Este control permite ocultar o mostrar las capas visualizadas en el Área de dibujo. Adicionalmente, contiene una barra de herramientas propia que permite acceder a las propiedades de las capas. Los botones de esta barra se activan o se desactivan dependiendo de la capa seleccionada.
En dtn las capas se agrupan en tres conjuntos:

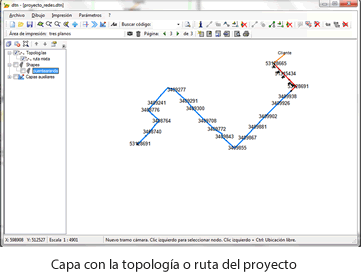

- Topologías: Representan las rutas o proyectos de red telemática.

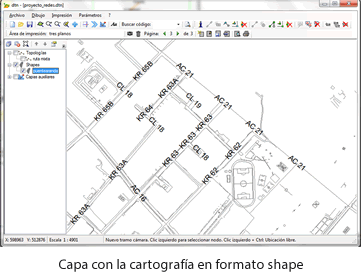

- Shapes: Son capas en formato shape (*.shp) que generalmente se utilizan como referencias cartográficas.

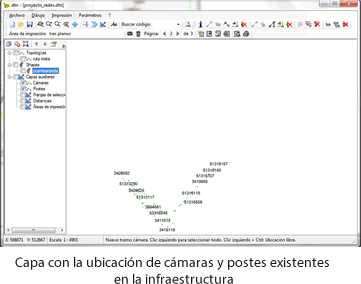

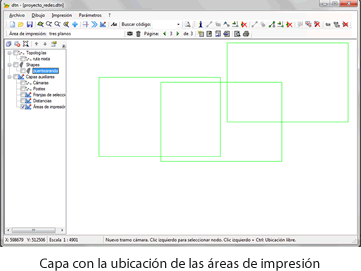

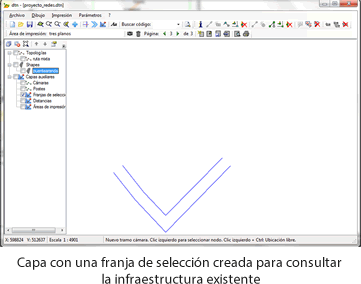

- Capas auxiliares: Son también capas de referencia donde se visualizan elementos que ayudan a dibujar las topologías (cámaras, postes, franjas de selección), consultar información (Distancias) o crear plantillas con las áreas de dibujo que se desean enviar a la impresora (Áreas de impresión).

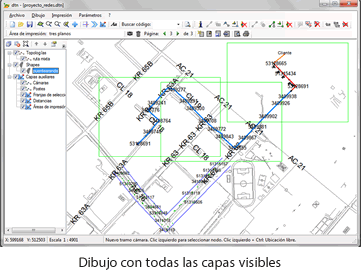

Las siguientes imágenes muestran las capas de dibujo vistas separadamente:
