Crear áreas de impresión

Un Área de impresión contiene una o varias páginas que se pueden visualizar (vista previa) o enviar a la impresora para obtener los planos de su dibujo. Las páginas del Área de impresión se visualizan en el Área de dibujo con ventanas de color verde que tienen aproximadamente el tamaño del dibujo impreso en un plano.

Para crear o editar un Área de impresión puede utilizar la Barra de herramientas Áreas de impresión o el Menú Impresión.

Barra de herramientas Áreas de impresión

Para crear un Área de impresión realice los siguientes pasos:

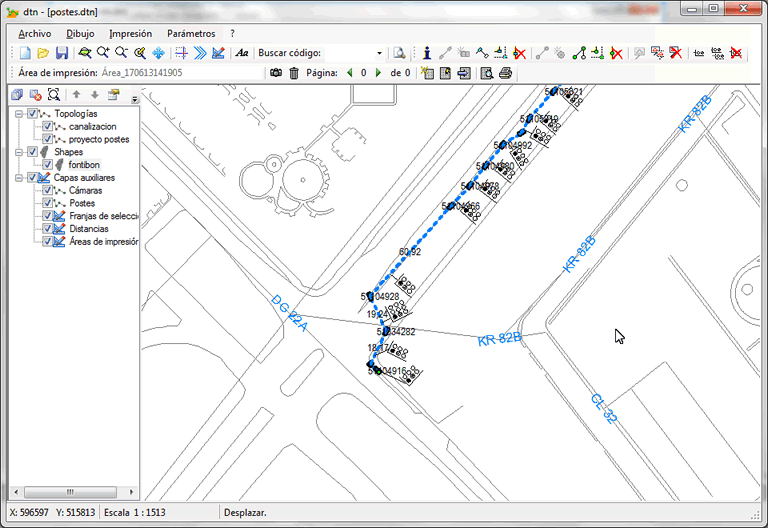

1. Defina el sector del Área de dibujo que desea mostrar en el plano No. 1 del conjunto de planos. Esto se logra utilizando las herramientas de visualización del Área de dibujo contenidas en la Barra de herramientas General.

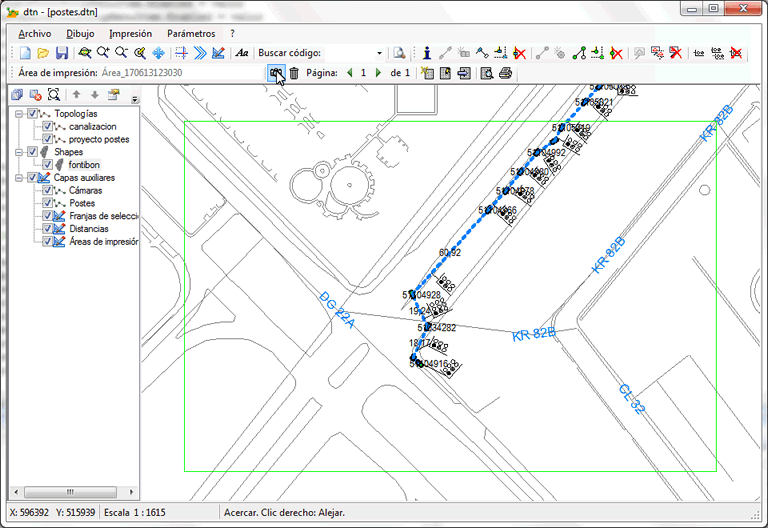

2. Haga clic en el botón Capturar página de la Barra de herramientas Áreas de impresión.

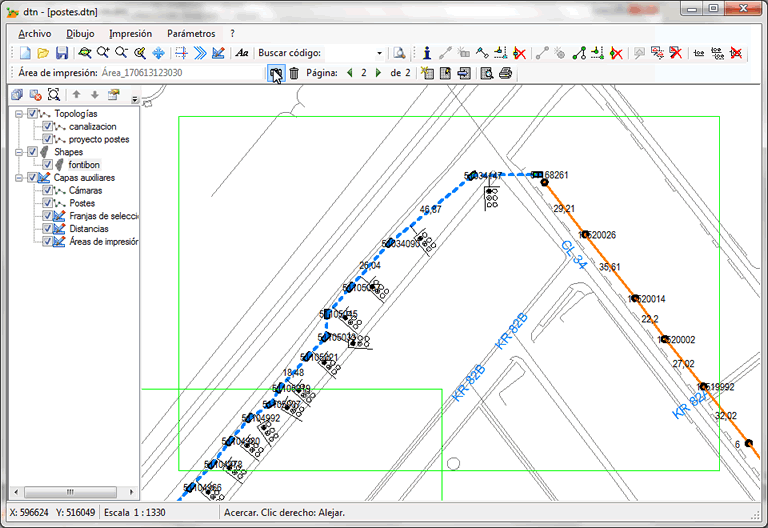

3. Desplácese por el Área de dibujo para mostrar otra sección de la topología y haga clic nuevamente en el botón Capturar página.

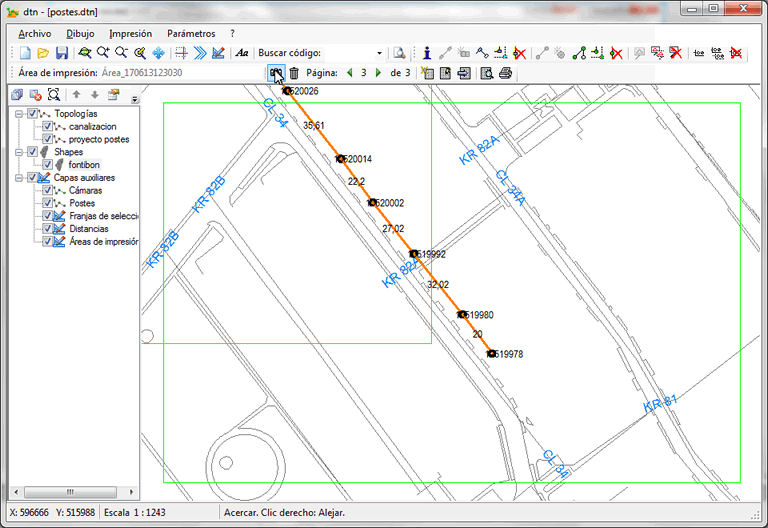

4. Siga capturando tantas páginas como lo considere necesario para mostrar toda su topología.

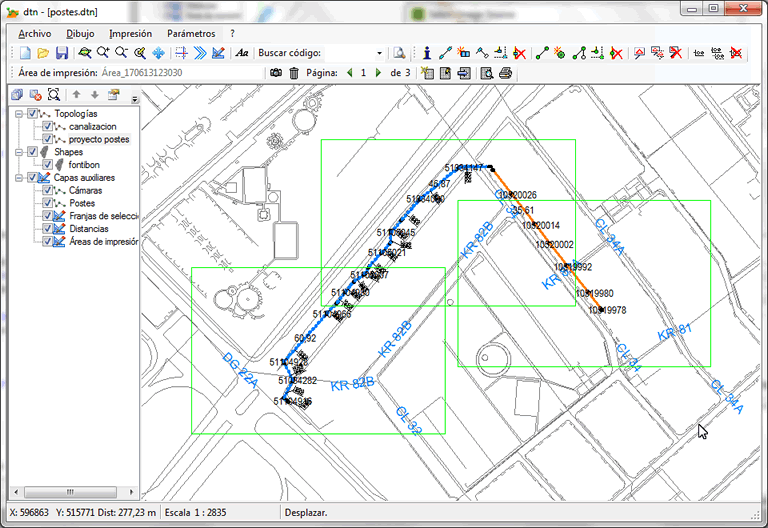

El conjunto de páginas se puede visualizar haciendo clic en el botón Zoom afuera de la Barra de herramientas General.

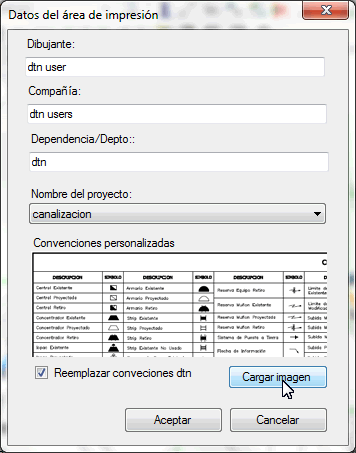

5. Para ingresar datos en el cajetín de los planos haga clic en el botón Editar datos del área de la Barra de herramientas Áreas de impresión.



   En este formulario, puede seleccionar una imagen para mostrar convenciones personalizadas en el cajetín de los planos. Para cargar una imagen con el logo de su compañía, haga clic en los menús: Archivo>>Configuración general y en la ficha Usuario haga clic en el botón Cargar imagen.

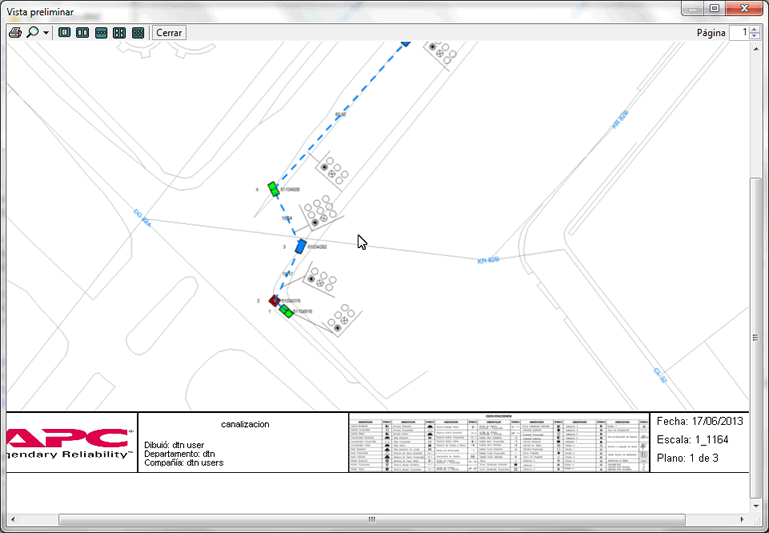

6. Haga clic en el botón Vista previa del área de impresión para visualizar el conjunto de planos antes de imprimirlos.





Puede crear tantas Áreas de impresión como desee y gestionarlas (cargar, renombrar, eliminar) mediante el formulario Áreas de impresión, haciendo clic en el botón Cargar área de impresión
